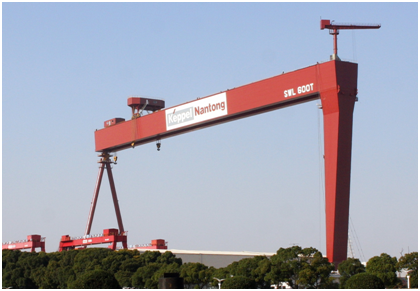

整机全变频，采用西门子Sinamics S120系列多传动驱动器，系统采用ALM IGBT整流单元+起升、大车以及小车采用逆变器。控制系统采用西门子S7 300系列PLC。采用Profibus现场总线通讯，司机室、上下小车、刚柔腿等处设置远程I/O分站。该设备采用高压10KV电缆卷筒供电，上小车起重量2X300t，下小车起重量350／50t，跨度为175m，采用西门子Sinamics S120系列多传动驱动器，系统采用ALM IGBT整流单元+起升、大车以及小车采用逆变器，PLC采用西门子S7-300系列，触摸屏采用西门子MP277，CMS系统采用西门子工控机wiNCC组态软件。在电气房、司机室、钢性腿、柔性腿、上小车机房、下小车机房分别设立I／O远程分站，各分站间通过光纤组成Profibus-DP控制网络。大车刚柔腿检测轮、上下小车行走检测轮分别安装倍加福PVM58N多圈绝对值编码用于大车的纠偏控制和小车行走的同步控制。各起升机构的卷筒后安装倍加福PVM58N多圈绝对值编码器用于起升高度的同步控制和吊钩的高度显示。司机室设有MP277触摸屏用于整机运行状态的显示、警监控、故障显示及同步设定等。该项目于2014年1月完成。
